Показати оптові ціниS-120-12 є стабілізований імпульсний блок живлення. Особливостями імпульсних блоків живлення є: підтримка вихідної напруги на одному рівні, стабілізація напруги за допомогою зворотного зв'язку негативної величини, високий ККД і т.д. Даний модуль часто використовується в якості джерела живлення для LED стрічки. Також його можна використовувати в різних низьковольтних лініях освітлення, комп'ютерній техніці та інших приладах.
Імпульсний блок живлення S-120-12 виконаний в металевому корпусі і має ступінь захисту IP20. Відповідно до норм європейських країн цей модуль має захист проти твердих частинок розміром понад 12 мм і не має стійкість до впливу вологи. Рекомендується використовувати даний імпульсний блок живлення в середовищі з низькою вологістю. Також даний блок живлення має захист від: КЗ (короткого замикання) і перевантаження. Максимальна сила струму становить 10 А. Вихідна потужність становить 120 Вт.
Підключається навантаження і напруга живлення до плати модульного джерела живлення за допомогою клемника. Призначення контактів клемника:
| L, N: | мережевий кабель 220В |
| GND: | «Земля» |
| -V: | вихідна напруга живлення -12 В |
| + V: | вихідна напруга живлення +12 В |
| + V ADJ: | точність вихідної напруги |
Налаштовується вихідна напруга за допомогою підлаштування резистора. Діапазон вихідної напруги становить від 10 до 14 В постійного струму.
Діапазон вхідної напруги знаходиться в межах від 100 до 264 В змінного струму. Про наявність вхідної напруги сигналізує світлодіод.
Технічні характеристики:
| Модель | S-120-12 |
| Тип блоку живлення | імпульсний |
| Ступінь захисту | IP20 |
| Вхідна напруга, В | 100 ... 264 |
| Максимальний вихідний струм, А | 10 |
| Вихідна напруга, В | 12 |
| Вихідна потужність, Вт | 120 |
| Робоча температура, ° C | -10 ... +60 |
| Розміри блоку живлення, мм | 158 х 97 х 42 |
| Вага, г | 315 |
| Основні | |
|---|---|
| Виробник | Без бренда |
| Країна виробник | Китай |
| Тип блоку живлення | Імпульсний |
| Вихідний струм, не більше | 10 А |
| Вихідна напруга | 12 В |
| Вихідна потужність | 120 Вт |
| Тип корпусу | Напівгерметичний |
| Матеріал корпусу | Метал |
| Тип монтажу | На DIN рейку |
| Мінімальна робоча температура | -10 град. |
| Максимальна робоча температура | 60 град. |
| Тип індикації | Світлодіодна |
| Тип охолодження | Пасивний |
| Захист від короткого замикання | Так |
| Захист від перевантаження | Так |
| Стан | Новий |
| Ступінь захисту IP | 20 |
| Габаритні розміри | |
| Довжина | 158 мм |
| Висота | 42 мм |
| Ширина | 97 мм |
| Вага | 0.315 кг |

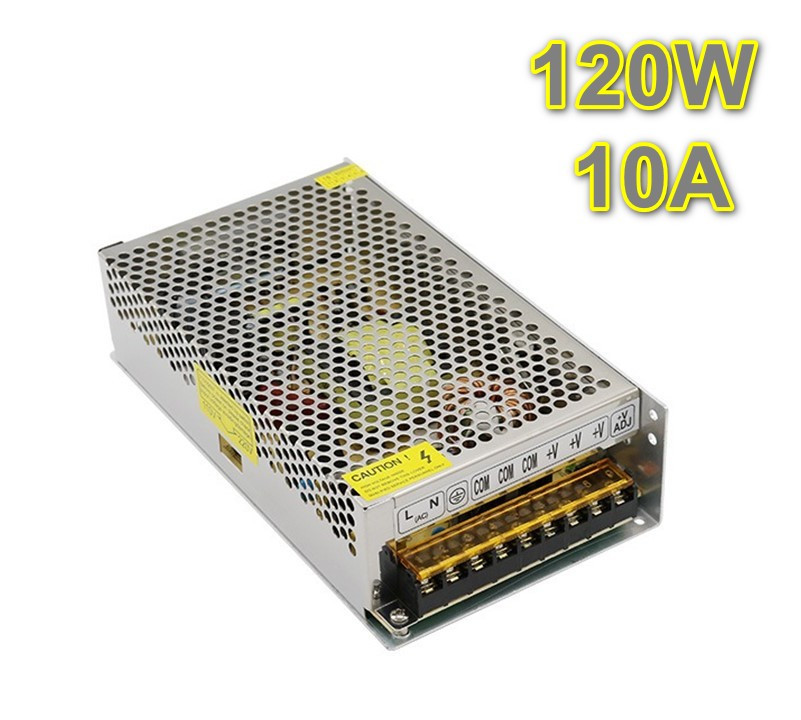

Блок живлення S-120-12 12V 10A
